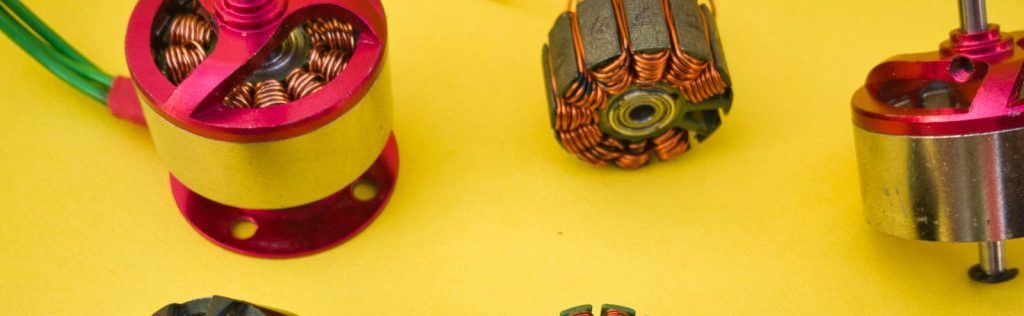

Der Motor ist eines der wichtigsten Bauteile einer Drohne. In diesem Artikel haben wir dir daher die wichtigsten Fakten zu Brushless-Motoren zusammengetragen und die dahinterliegende Technik einfach erklärt.
Zugegeben: Mit nur einem Motor kommen die wenigsten Drohnen wirklich weit. Das verbreitetste Design im Multicopterbereich dürfte der Quadcopter (oder Quadrocopter) sein, der insgesamt vier voneinander unabhängige Antriebe nutzt.
In diesem Artikel soll es um Brushless-Motoren gehen, also Elektromotor, die ohne Bürsten auskommen. Diese Bauart von Motoren kommt in allen modernen Drohnen zum Einsatz – mit Ausnahme einiger Micro FPV Drohnen, die immer noch auf Bürstenmotoren setzen.
Inhalt
Antrieb vs. Motor – Wo ist der Unterschied?
Zunächst wollen wir kurz den Unterschied zwischen dem Motor und dem Antrieb einer Drohne klären.
Der Motor bezeichnet im Normalfall wirklich nur einen einzelnen Elektromotor, der die elektrische Energie des Akkus in Drehbewegungen umwandelt.
Der Antrieb ist hingegen die Kombination aus Motor, Propeller, Drehzahlregler (ESC) und Akku. Im Fall eines Quadcopters ergeben alle vier Motoren mit ihren Propellern und ESCs den Antrieb.
Wie funktioniert ein Brushless-Motor?
Moderne Drohnen setzten beinahe ausschließlich auf sogenannte Brushless-Motoren. Im Deutschen heißt diese Art von Elektromotor bürstenloser Motor. Der Brushless-Motor ist dem Bürstenmotor gleich in mehrerlei Hinsicht überlegen: erst ist mechanischer Einfacher aufgebaut und dadurch robuster, er kann bei gleicher Baugröße in der Regel mehr Leistung bereitstellen und er arbeitet effizienter.
Wir wollen versuchen einfach zu erklären, wie ein Brushless-Motor funktioniert. Wer sich für die technischen Details nicht wirklich interessiert, springt einfach zum nächsten Kapitel. :)
Auch wenn der Motor einer Drohne von einem Akku (i.d.R. LiPo) mit Gleichspannung versorgt wird, so arbeiten Brushless-Motoren tatsächlich mit einem elektrisch generierten dreiphasigen Drehstrom. Trotzdem wird diese Motorart auch oft als BLDC-Motor – also Brushless DC (Direct Current = Gleichstrom) bezeichnet.
Elektrische Spulen im Inneren des Motors erzeugen in einem bestimmten Muster ein Magnetfeld, welches im Kreis wandert. Permanente Magnete im rotierenden Teil des Motors werden durch dieses Magnetfeld angezogen und abgestoßen. Dadurch kommt die Drehbewegung zustande, die den Propeller antreibt. Eigentlich ganz einfach.
Brushless-Motoren für Drohnen ansehen*
Wie ist ein Brushless-Motor aufgebaut?
Darf es noch ein wenig mehr Detail sein? Kein Problem, auf geht’s!
Die bürstenlosen Konstruktion eines BLDC-Motors sorgt dafür, dass keine elektrische Verbindung zum rotierenden Teil des Motors notwendig ist. Das macht den mechanischen Aufbau sehr einfach, da alle elektrisch angesteuerten Komponenten des Motors fix an einer Position verharren.
Wie bei den meisten drehenden Elektromotoren gibt es auch bei BL-Motoren einen Rotor (der drehende Teil) und einen Stator (der ruhende Teil). Im Gegensatz zu einem Bürstenmotor, welcher auf dem Rotor mit elektrisch erregten Magneten arbeitet, kommt der BLDC-Motor mit permanenten Magneten am Rotor aus. So wird die oben beschriebene elektrische Entkopplung von Rotor und Stator geschaffen.
Alle Spulen zur Erzeugung der benötigten Magnetfelder sind dabei im Stator untergebracht. Diese Spulen erzeugen das erwähnte Magnetfeld, welches im Kreis wandert. Zur Erzeugung des Drehfeldes wird ein dreiphasiger Drehstrom benötigt, der im Drehzahlregler aus dem Gleichstrom des Akkus generiert wird.
Dabei ist es wichtig zu verstehen, dass die Drehzahl des Motors proportional zur angelegten Spannung ist. Der durch den Motor fließende Strom ist hingegen proportional zum durch den Motor abgegeben Drehmoment.
Brushless-Motoren für Drohnen ansehen*
Was sind die wichtigsten Kenngrößen von Drohnenmotoren?
Nachdem wir nun wissen, wie ein Brushless-Motor für Drohnen funktioniert, wollen wir einen Blick auf die wichtigsten technischen Daten und Eigenschaften werfen. Diese begegnen dir unweigerlich, wenn du dir deinen nächsten BL-Motor kaufst. Egal, ob für einen Copter mit 15-Zoll-Propellern oder einen kleinen FPV-Racer.
kV-Angabe
Die kV-Angabe ist ein für BL-Motoren typischer Wert, der die Drehzahl des Motors in Abhängigkeit von der Spannung angibt. Der kV-Wert gibt an, wie schnell sich der Motor beim Anlegen einer Spannung von 1 V dreht.
Ein 2.200 kV-Motor hat bei 1V Spannung also eine Leerlaufdrehzahl von 2.200 U/min. Um die Leerlaufdrehzahl des Motors bei deiner gewünschten Akkuspannung zu errechnen, multiplizierst du einfach die Nennspannung deines Akkus (z.B. 14,8 V bei 4S LiPo) mit dem kV-Wert. Bei 2.200 kV wären das dann also 32.560 U/min.
Für die alten Hasen: Im Zeitalter der Bürstenmotoren sprach man damals von Turns (also Wicklungen). Je niedriger die Turns, desto höher die Motordrehzahl bei gleicher Spannung. Der kV-Wert ist eine ähnliche Kenngröße von BLDC-Motoren.
Motorkonfiguration
Die Motorkonfiguration beschreibt den Aufbau eines BL-Motors in Bezug auf die Anzahl von Permanentmagneten und der Nuten. Als Nuten (N) werden die Zwischenräume zwischen den Ankern des Stators bezeichnet, um die die Spulenwicklungen verlaufen.
Eine übliche Motorkonfiguration für Hochleistungs-DroneRacing-Motoren ist zum Beispiel 12N14P. Damit ist gemeint, dass ein Motor 12 Nuten am Stator und 14 Permanentmagnete im Rotor besitzt. Das P steht dabei für Pol.
Diese Werte gelten für sogenannte Außenläufer-Motoren, bei denen sich der Rotor auf der Außenseite des Motors befindet (das Gehäuse dreht sich).
Von der Anzahl an Nuten und Pole ist das abrufbare Drehmoment und die Drehzahl des Motors abhängig. Weitere bekannte Konfigurationen sind 9N12P (sehr oft verwendet) und 9N6P für Anwendungen mit ohne Drehzahlen.
Motoren, die extrem hohe Drehmomente liefern müssen (d.h. sehr geringe kV von 80 – 150), werden sogar mit Konfigurationen von 36N42P gebaut.
Betriebsspannung
Ebenfalls wichtig ist natürlich die zugelassene Betriebsspannung. Da sich im Drohnen- und Modellbaubereich der Lithium-Akku als Spannungsquelle als Defacto-Standard etabliert hat, wird häufig nur noch die zulässige Zellenanzahl angegeben.
Statt 11,1 V bis 14,8 V schreiben die Hersteller dann einfach nur noch 3S – 4S.
Moderne BL-Motoren für Hochleistungsanwendungen im FPV-Bereich können mit 4S bis 6S betrieben werden. Je höher die benötigte Leistung (und je geringer die kV) ist, desto höher ist in der Regel auch die zulässige Betriebsspannung. Der im vorherigen Absatz genannte Motor mit 36N42P-Konfiguration kann zum Beispiel mit 12S bis 24S betrieben werden.
Generell gilt: Je höher die kV eines Motors ist, desto geringer ist in der Regel die zulässige Betriebsspannung bei gleicher Propellergröße.
Passende LiPo-Akkus bei Amazon ansehen!*
Schub (Thrust)
Der Schub wird ebenfalls häufig in den technischen Daten von BLDC-Motoren für Drohnenanwendungen angegeben. Dieser ist aber nicht alleine vom Motor, sondern viel mehr von der Kombination aus Motor, Propeller und Akkuspannung abhängig.
Der Schub gibt an, wie viel Luftmasse der Antrieb (Motor + Propeller) in eine Richtung bewegt. Diese Masse wirkt als Kraft in entgegengesetzter Richtung auf das Antriebssystem. Normalerweise müsste man den Schub als in Newton (N) angeben.
Im Drohnenbereich hat sich aber die Angabe in Gramm (g) etabliert.
Baugröße
Die Baugröße steht bei den meisten Brushless-Motoren im Drohnensegment meist direkt im Namen. Du hast vielleicht schon mal etwas von einem 1806er-Motor oder einem 2204er-Motor gehört.
Diese Bezeichnungen geben die Baugrößen / Typen eines BL-Motors an. Es handelt sich hierbei eigentlich um zwei Zahlen: 22 und 04. Diese Werte sind Millimeterangaben für den Durchmesser des Stators (22 mm) und für die Länge des Stators (4 mm).
Hinweis: Nicht alle Hersteller halten sich an diese Auslegung der Größenbezeichnungen und legen 22 mm / 12 mm als Gesamtdurchmesser bzw. Gesamthöhe des Motors aus. Also immer genau auf die Abmessungen achten, die sonst so im technischen Datenblatt eines Motors auftauchen.
Propeller-Empfehlung
Viele Hersteller bieten einen bestimmten Motor in diversen kV-Varianten an und liefern direkt empfohlene Propellergrößen mit. Anhand dieser Werte kann man sich sehr gut orientieren, welche kV-Variante eines bestimmten Motors man für die gewünschte Propellergröße / Flügelanzahl und Spannung wählen sollte.
Andersherum lässt sich natürlich bei einem vorhandenen Motor anhand dieser Größenempfehlung auch sehr gut die maximal sicher zu betreiben Luftschraubengröße aussuchen.
Ist der Propeller zu groß (oder die Spannung und damit die Drehzahl zu hoch) nimmt der Strombedarf stark zu und der Motor überhitzt und arbeitet ineffizient. Im schlimmsten Fall brennt eine Spulenwindung durch und die Drohne stürzt ab.
Kann man Brushless-Motoren selber bauen?
Prinzipiell gibt es ja nichts, was man nicht selber bauen kann. ;) Bei BL-Motoren würden wir aber von einem vollständigen Selbstbau absehen, da brauchbare Motoren schon für wenige Euro erhältlich sind.
Was aber natürlich (mit viel Geduld) kein Problem ist, ist den Motor neu zu wickeln. Abhängig von der Anzahl der Windungen pro Anker am Stator und der dicke des verwendeten Drahtes kann so der kV-Wert eingestellt werden.
Aber bitte eines nicht vergessen: Ihr müsst im Normalfall mindestens vier Motoren wickeln. ;) Das gleichmäßig hinzubekommen, ist bei kleinen Motoren ein Geschicklichkeitsspiel und kostet Nerven (eigene Erfahrung…).
Kupferdraht zum Wickeln finden!*
Schlusswort
Wir hoffen, dir hat unser kurzer Überblick zum Thema Brushless-Motor gefallen und du weißt nun, wie die Motoren deiner Drohne funktionieren.
