Anleitung: Jeti Duplex EX Sensoren selber bauen

Publiziert von Nils Waldmann

am

Das Jeti Duplex EX System glänzt nicht nur durch seine hohe Zuverlässigkeit, sondern ist auch für sein flexibles Telemetriesystem bekannt. Damit Daten zum Boden gelangen, braucht es Sensoren im Fluggerät. Diese kann man kaufen oder selber bauen. Wir zeigen, wie letzteres funktioniert.

Jeti bietet bereits eine Vielzahl passender Sensoren an, die den Großteil der Anwendungszwecke der meisten Modellbauer abdecken sollten. Vor allem wenn es um die Messung hoher DC-Ströme gibt, empfehlen sich sicher die MUI-Sensoren von Jeti.*

Trotz allem gibt es immer wieder Situationen, in denen ein spezieller Sensor von Nöten ist oder ein Selbstbau gleich mehrere Messfunktionen übernehmen und somit Platz und Gewicht sparen kann.

Re-Engineering des Protokolls

Im Gegensatz zu vielen anderen Sender-Herstellern hat Jeti sich entschieden, dass Telemetrieprotokoll des Duplex EX Systems zumindest in Zügen öffentlich zu machen. Einige Re-Engineering Projekte werden damit zwangsweise hinfällig, auch wenn die Funktion oft auch hier gegeben war. Wer ein wenig im Internet nach selbstgebauten (DYI) Jeti Sensoren sucht, wird viele Projekte in Bezug auf das ältere Jeti Duplex System finden.

Diese Codes funktionieren zwar nach wie vor auch mit den EX-Sendern, man verliert aber einiges an Komfort. Diese Anleitung soll sich daher auf das aktuelle Jeti Duplex EX System beziehen.

Anmerkung:
Diese Anleitung ist in gewisser Weise „Work in Progress“ und wird, sobald neue Erkenntnisse vorliegen, entsprechenden mit datierten Einschüben ergänzt, die mit „Update“ gekennzeichnet sind.

Duplex EX Telemetrie Bibliothek

Bis vor Kurzem wurde an vielen Projekten gleichzeitig gewerkelt, die Sensoren auf Basis der Duplex EX Telemetrie umsetzen. Keines der Projekte brachte allerdings eine Bibliothek mit, mit der man einfacher auf die entsprechenden Funktionen des Protokolls zugreifen kann.

Das hat sich nun geändert, denn mit JetiExSensorCppLib des Nutzers „sepp62“ steht nun eine entsprechende Library für die Arduino IDE zur Verfügung, die aktuell aktiv weiterentwickelt zu werden scheint. Eine entsprechende Diskussion dazu findet sich im Jeti-Forum.

Jeti Duplex EX Empfänger finden!*

Installation der Bibliothek

Nachdem der Download erfolgt ist (aktuell V 0.94), muss die Bibliothek in das Library-Verzeichnis unter C:\Users\<Nutzer>\Documents\Arduino\libraries in seinem Ordner abgelegt werden.

Beim nächsten Start der Arduino IDE kann dann direkt auf das enthaltene Sensorbeispiel zugegriffen werden, welches einen soliden Startpunkt, für die eigenen Sensorentwicklung bildet.
Ihr findet das Beispiel unter: Datei -> Sketchbook -> libraries -> JetiExSensor -> Examples -> JetiSensor.
Das Projekt besteht aus drei Dateien:

  • JetiExSensor.ino
  • DemoSensor.cpp
  • DemoSensor.h

Ein kurzer Blick in die letzteren beiden Dateien zeigt, dass es sich hierbei nur um zwei Code-Schnippsel zur Generierung von zufälligen Werten handelt. Zum Testen der Kommunikation zwischen Sender und Empfänger + Sensor (Arduino) ist das Beispiel jedoch bestens geeignet.

Aufbau der Hardware

Zunächst ist einmal nicht mehr nötig, als ein Arduino Pro Mini* / Uno* / Micro sowie ein Duplex EX Empfänger*, der bereits mit einem Jeti Sender gebunden ist.

Der Arduino wird dabei zu nächst über USB / das FTDI* mit Spannung versorgt. Die Spannungsversorgung des Empfängers erfolgt separat über 5 V. Der EX-Bus-Eingang des Empfängers (in unserem Fall ein Jeti RSAT2*) wird mit dem TX-Pin des Arduinos verbunden. Zusätzlich ist noch eine Verbindung gegen Masse (GND) zwischen RSAT2 und Arduino nötig.

Überträgt man nun den Beispiel Sketch auf den Arduino und begibt sich ins Telemetriemenü des Senders, so taucht nach kurzer Zeit der neue Demo-Sensor mit allen seinen Messwerten auf. Diese können zu Testzwecken nun auch auf die Startseite gelegt oder ausgewertet werden.

So bekommt man das erste Mal einen richtigen Eindruck, wie mächtig die Bibliothek ist. Theoretisch sind der Fantasie keine Grenzen gesetzt, welche Werte sich mit einem Selbstbausensor auf das Display der Jeti DS-14 beamen lassen.

Arduino Pro Mini Board kaufen!*

Messen mit dem Arduino

Messungen können über den Arduino entweder direkt, wenn es sich um Spannungen handelt, oder indirekt über zusätzlich angebundenen Sensoren, ausgeführt werden. Wir wollen uns an einem einfachen Beispiel der Spannungsmessung eines LiPo-Akkus orientieren. Dazu soll ein Sensorwert an die den Sender übertragen werden, der die Gesamtspannung des LiPo-Akkus wiedergibt.

Als Grundlage dient das Auslesen einer Spannung an einem der analogen Eingänge des verwendeten Arduino Pro Mini* (A0-A4). Weitere Informationen dazu im Allgemeinen finden sich in den Arduino Tutorials.

Da eine Spannunge über 5 Volt gemessen werden soll, in unserem Fall ein 3S-Pack – also maximal 12,6 Volt -, ist ein Spannungsteiler von Nöten, da der Eingang bei zu hoher Spannung zerstört wird und somit im schlimmsten Fall den gesamten Arduino Controller unbrauchbar macht Widerstände für einen passenden Spannungsteiler lassen sich einfach mit dem Online-tool von Raltron berechnen.

Wer lieber selbst Hand anlegt, kann die folgende Formel verwenden, um die sich ergebende Teilspannung bei Verwendung vorhandener Widerstände zu berechnen:

U2 Formel Jeti Sensoren

Anmerkung: Die verwendeten Widerstände können leicht durch andere ersetzt werden. Wir haben benutzt, was auf Halde war.
In unserem Fall sollen der Einfachheit halber drei 100 KΩ Widerstände zum Einsatz kommen. Zwei davon parallel geschaltet ergeben einen Widerstand von 50 KΩ, allgemein zu berechnen, nach folgender Formel:

Zusammen mit der seriellen Schaltung des dritten Widerstands ist der Spannungsteiler vollständig. Die maximale Eingangsspannung von 12,6 V wird so in den zulässigen Messbereich mit 4,2 V „übersetzt“. Der Spannungsteiler hat damit ein Eingang-zu-Ausgangs-Verhältnis von 12,6 V / 4,2 V = 3. Dieser Faktor wird später zur Umrechnung der Messung im Softwarecode benötigt.

Das folgende Schaltbild zeigt die anschließende Verbindung mit dem Arduino* sowie dem Lipo-Akku. Der Akku sollte dabei erst verbunden werden, wenn der Programmcode fertig gestellt ist, um Kurzschlüsse beim Hantieren und Testen der Schaltung zu vermeiden.

Schaltbild Jeti EX SpannungssensorBildquelle: Erstellt mit Fritzing
Ein beispielhafter Aufbau für einen Spannungsteiler zur Messung einer LiPo-Spannung.

Jeti EX Sensor Programmierung

Damit unser Sensor überhaupt etwas macht, ist selbstverständlich eigener Software-Code nötig. Dieser ist im Falle einer Spannungsmessung sehr einfach und leicht verständlich.
Anpassungen können direkt in einer Kopie der „JetiEXSensor.ino“ erfolgen. Zuerst passen wir die Aufzählung am Anfang an. Diese legt fest, wie viele Messwerte der Sensor übertragen soll und wie diese heißen. Uns genügt daher:

enum
 {
 ID_VOLTAGET = 1,
 };

Im darauffolgenden Array wird der Sensor genauer spezifiziert und der oben erstellten ID ein Name und eine Einheit zugewiesen.

JETISENSOR_PTR sensors[] =
 {
 // id name unit data type precision
 new JetiSensor( ID_VOLTAGET, "Total", "V", JetiSensor::TYPE_14b, 2 ),
 0 // end of array
 };

In der void setup()-Funktion muss lediglich der Name des Sensors angepasst werden. Wir setzten hier beispielsweise:

jetiEx.Start( "LiPo", sensors );

Nun spezifizieren wir uns zwei neue Variablen, die wir zu Spannungsmessung brauchen:

float voltage;
 int sensorValue;
 const int ratio = 3;
 const float correction = 1.05;
 float count;

Eine kleine neue Funktion void value() übernimmt die Messung. Zu erst wird die Spannung an A3 ausgelesen. Der Arduino* zerteilt die 5 Volt dabei in 1024 (0-1023) Teile. Die Transformation in Volt erfolgt dabei mit 5.0 / 1023. Zusätzlich muss das Ergebnis für die korrekte Darstellung mit 100 multipliziert werden.

Arduino Pro Mini Board kaufen!*

Die Abschließende Multiplikation mit der Konstante ratio berücksichtig das Verhältnis unseres Spannungsteilers. Die For-Schleife dient zur Dämpfung von Schwankungen der Messungen. Es wird ein einfacher Durschnitt über zwanzig Messungen gebildet, die jeweils 10 ms auseinander liegen.

void value()
 {
 for(int x = 0; x < 20; x++){
 sensorValue = analogRead(A3);
 voltage = sensorValue * (5.0 / 1023.0)*100*ratio*correction;
 count = count + voltage;
 delay(10);
 }
 voltage = count / 20;
 }

In der Hauptfunktion void loop() wird nun unsere neue Funktion aufgerufen. Zusätzlich wird der Zähler zur Bildung des Mittels nach jedem Durchlauf auf Null gesetzt. Der übrige Teil des Codes bleibt unangetastet:

void loop()
 {
 value();
 jetiEx.SetSensorValue( ID_VOLTAGET, voltage);
 count = 0;
HandleMenu();
jetiEx.DoJetiSend();
}

Nachdem der Sketch in den Arduino übertragen wurde und die Messwerte korrekt an den Sender* übertragen werden, macht es Sinn, die neuen Sensordaten auf der Hauptseite anzeigen zu lassen. Jetzt kann das erste Mal ein LiPo* verbunden werden. Der Sensor sollte nun eine Spannung an den Sender übertragen.

Spannungsteiler kalibrieren

Da die verwendeten Widerstände gewissen Fertigungstoleranzen unterliegen, ist es wahrscheinlich, dass das berechnete Spannungsteiler-Verhältnis nicht exakt eingehalten wird. Zur Kalibrierung ist ein möglichst genaues Multimeter* notwendig, welches ebenfalls die Akkuspannung misst.

Teilt man nun den Messwert des Multimeters durch den Messwert des Sensors, ergibt sich ein Korrekturfaktor, der mit in den Sketch aufgenommen werden muss. Ist diese Arbeit erledigt, sollten Multimeter und Sensor die gleiche Spannung anzeigen.

Multimeter für RC entdecken!*

Arduino Jeti-Sensor verwenden

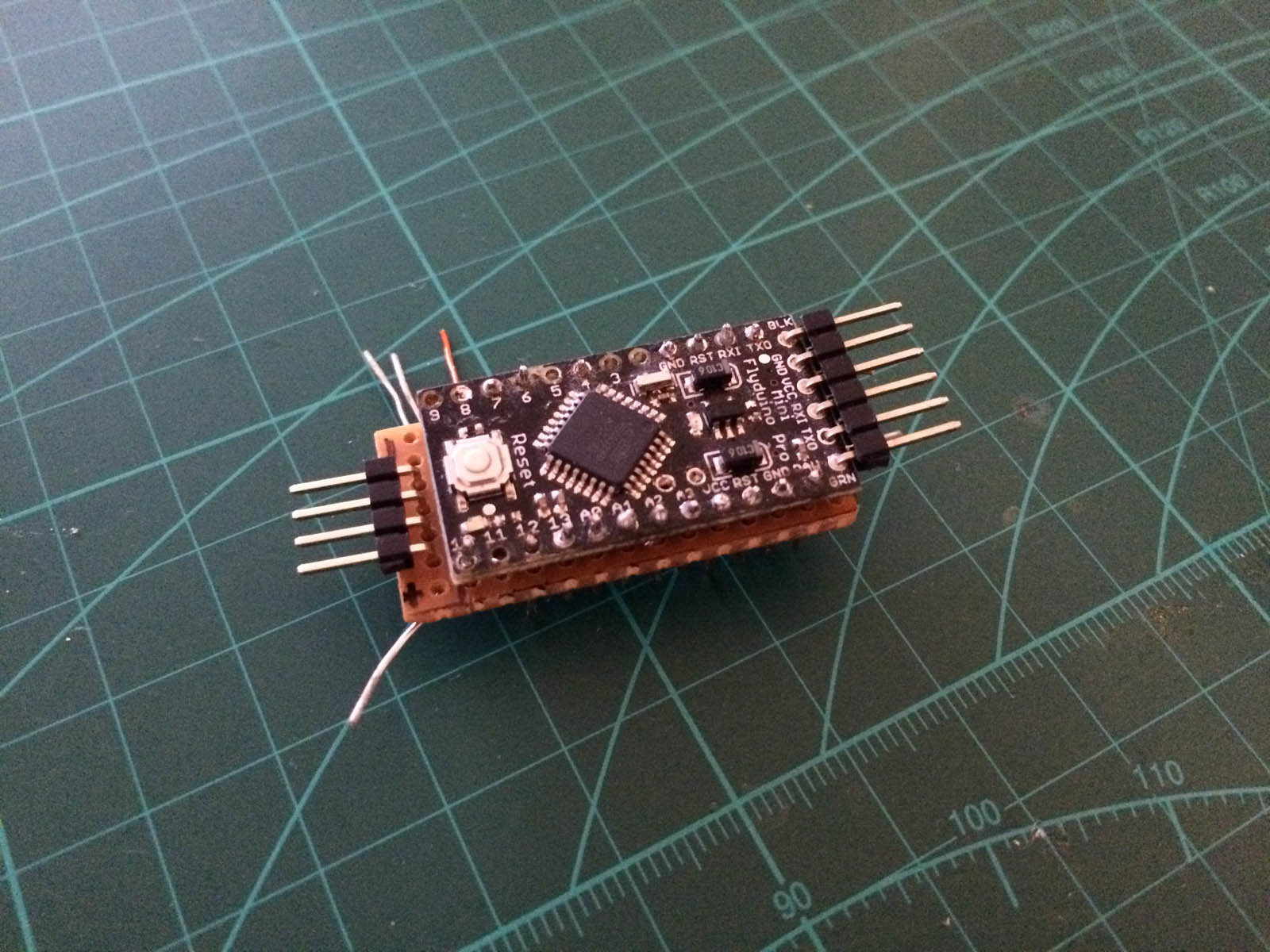

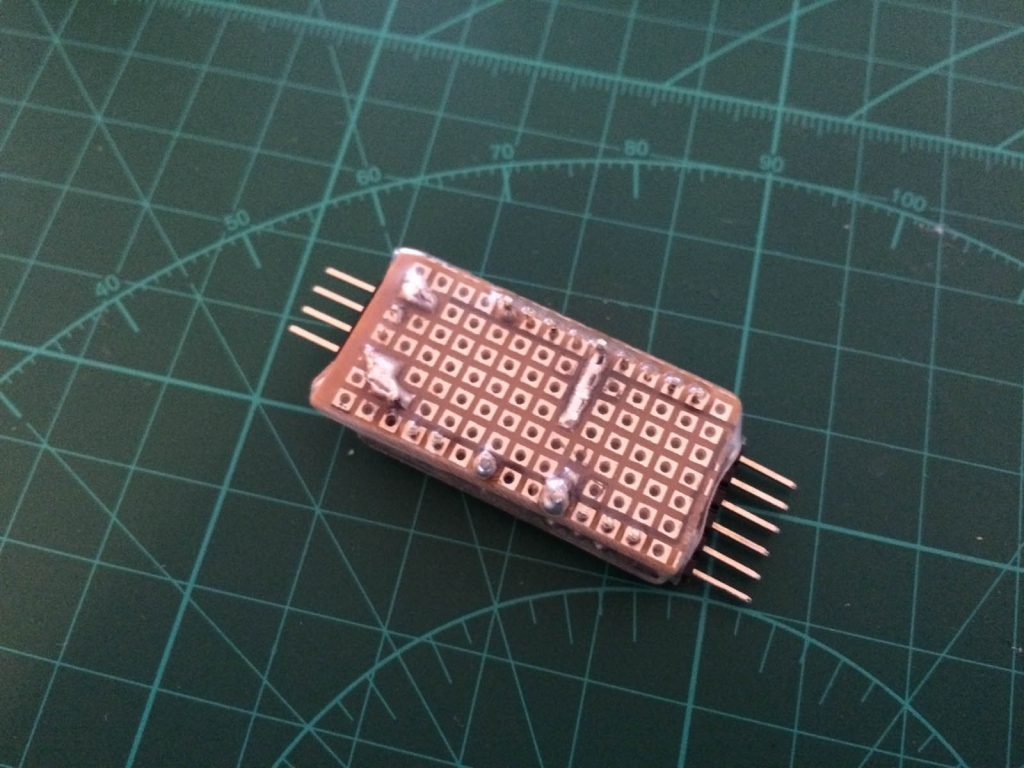

Ist die Schaltung fertig aufgebaut, am besten auf einer kompakten Lochrasterplatine, so muss der Sensor noch entsprechend mit dem Empfänger* verbunden werden, sodass der RX ab sofort die Spannungsversorgung übernimmt. Dazu wird lediglich noch der Pluspol des EX-Bus-Eingangs mit dem VCC-Port des Arduino verbunden. Es ist zudem zu empfehlen die analogen Eingänge des Arduino-Boards mit Dioden* vor einer Verpolung zu schützen.

Aufwändigere Jeti Sensoren realisieren

Nach dem gleichen Schema lassen sich auch Sensoren bauen, die weitaus mehr Messwerte übertragen. Denkbar ist beispielsweise eine Einzelzellenüberwachung für größere Packs* oder Stromsensoren*, die verschiedene Ströme im Modell messen. Begrenzt wird das Ganze im Endeffekt durch die Eingänge des Arduino-Boards, das zum Einsatz kommen soll und die eigene Fantasie.

Für alle Bastler unter euch, ist die Möglichkeit des Selberbauens von Jeti-Sensoren ein Thema, mit dem man sich unbedingt näher beschäftigen sollte. Mir hat das ganze extrem viel Spaß gemacht, auch wenn die Lernkurve am Anfang ziemlich steil war. Ich freue mich daher über Kommentare und Fragen und versuche zu helfen, wo ich kann!

DYI Arduino Jeti Sensor am Bonsai Wing
Der Sensor montiert auf einem Bonsai Delta-Wing.

Jeti DS-14 Sender auf Amazon ansehen!*

Bleibt in Kontakt!

Wenn ihr über die neuesten Drohnen-News, Drohnen-Leaks, Drohnen-Gerüchte, Drohnen-Guides und Drohnen-Testberichte auf dem Laufenden bleiben möchtet, dann folgt uns gerne auf unseren Social-Media-Kanälen!

Außerdem freuen wir uns natürlich über eure Nachrichten oder Fragen in den Kommentaren!


Hinweis: Mit Sternchen (*) markierte Links sind Affiliate-Links / Partnerlinks. Mit einem Kauf über diesen Link erhalten wir als Seitenbetreiber eine Verkaufsprovision. So kannst du Drone-Zone.de ganz einfach unterstützen. Bitte beachtet, dass es sich bei Drone-Zone um eine reine Website zur Information und keinen Online-Shop handelt. Ihr könnt über unsere Seite keine Kaufverträge über die dargestellten Artikel abschließen und auch keine persönliche Beratung hierzu in Anspruch nehmen. Mehr Informationen dazu findest du hier.

Avatar-Foto

Nils Waldmann

Hi, ich bin Nils! Ich bin leidenschaftlicher Modellbauer, Hobby-Fotograf, Akku-Liebhaber und RC-Pilot. Ich berichte hier über die neusten Entwicklungen in der Drohnen-Branche und kümmere mich um detaillierte Anleitungen, Guides und Testberichte.

Bildquellen

  • Schaltbild Jeti EX Spannungssensor: Erstellt mit Fritzing

Schon gesehen?

DJI Digital FPV System Komponenten

DJI Motion Controller taucht in FCC-Datenbank auf

Das DJI an einer alternativen Form zur Steuerung seiner Drohne arbeitet, geht schon länger als Gerücht durch die Szene. Nun werden diese Vermutungen durch einen Leak in er FCC-Datenbank bestätigt: ... jetzt lesen!

Teaser SimonK Compiler

Anleitung: SimonK Firmware kompilieren

Wer seine Regler einfach nur mit den bereits fertig kompilierten HEX-Files über das KK Multicopter Flash Tool flashen möchte, kommt im Regelfall gar nicht mit dem Sourcecode der SimonK Firmware ... jetzt lesen!

MultiWii Bluetooth Adapter

MultiWii Bluetooth Modul/Adapter konfigurieren

Normalerweise wird ein MultiWii Multicopter ganz konventionell per Kabel mit Informationenn versorgt – das es auch anders geht zeigen MultiWii Bluetooth Modul, die für wenige Dollar zu kaufen sind. Ich ... jetzt lesen!

DJI Smart Controller in der Hand eines Piloten

Anleitung: Offline-Karten für DJI Smart Controller verwenden (DJI GO 4)

Der DJI Smart Controller wurde geraumer Zeit beinahe still und heimlich mit einer neuen Funktion ausgestattet, die es erlaubt Offline-Karten für eine bestimmte Region auf den Controller herunterzuladen. Wir zeigen ... jetzt lesen!

30 Gedanken zu „Anleitung: Jeti Duplex EX Sensoren selber bauen“

  1. Avatar-Foto

    Hallo
    Könntest du bitte mal das koplette Programm aufschreiben bitte.
    Am besten das ich zwei verschieden Spannungen messen kann.
    Danke im vorraus.

    Antworten
    • Avatar-Foto

      Hi,
      eigentlich ist der gesamte Code ja in der Anleitung enthalten. Ich versuche die Tage noch einmal etwas zu basteln. Theoretisch musst du, nachdem du dir die Bibliothek geladen und installiert hast, nur den obigen Code anpassen. Einen neuen Sensor hinzuzufügen ist ja kein Problem.

      Grüße!

      Antworten
  2. Avatar-Foto

    Zwei verschiedene Spannungen mit ein Adruino minni Bord messen unde das ganze als .ino file und allles waäre gut.
    Brauche auch kein EX sein.
    3 Spannungen währen noch besser wens nicht zu viele umstände macht.
    Danke im vorraus leider ist mir die gabe des Programieren nicht gegeben

    Antworten
    • Avatar-Foto

      Hallo Oliver,
      die Gabe wird den wenigsten mit in die Wiege gelegt. Probieren führt aber meist zum Erfolg. D.h. du willst einfach drei Spannungen messen? Ohne Jeti-Protokoll? Was hast du denn genau vor? So ist das ein wenig schwierig. :)

      Grüße

      Antworten
  3. Avatar-Foto

    Ich möchte die Spannung von 2 Lipos messen sind 2S Lipos.

    Antworten
  4. Avatar-Foto

    Doch sollte Jeti sein nur brauch es kein EX Protokoll sein.

    Antworten
  5. Avatar-Foto

    Hallo,
    ich habe so ungefähr null Ahnung von Spannungsteilern und Elektronik was müsste ich für Widerstände benutzen für 4s und 6S Akkus und muss ich im Sketsch dann nur die 3 jeweils in 4und 6 tauschen?

    tolle Arbeit was du hier beschrieben hast

    schon mal danke für die Antwort in voraus

    Gruß Nils

    Antworten
    • Avatar-Foto

      Hallo Nils,

      für 4S und 6S Akkus musst du dann natürlich auch vier bzw sechs Spannungen überwachen, d.h. du musst den Sensor Sketch so anpassen, dass vier bzw. sechs analoge Eingänge überwacht werden. Der Spannungsteiler muss dann für jeden Ausgang so berechnet werden, dass die maximale Spannung von 5 Volt pro Eingang nicht überschritten wird.

      Grüße,
      Nils

      Antworten
  6. Avatar-Foto

    Hallo,

    wäre es möglich einen funktionierenden Sketch zu bekommen irgendwie klappt es schon beim Kompilieren nicht?

    Gruß Nils

    Antworten
    • Avatar-Foto

      Hallo Nils,
      ich schaue mal nach, ob ich dazu was finde. Kann aber noch einige Tage dauern, hab aktuell viel um die Ohren.

      Grüße,
      Nils

      PS: Sketch per Mail senden ist okay?

      Antworten
      • Avatar-Foto

        per Mail ist ok und wäre absolut super bin am verzweifeln!

        Antworten
        • Avatar-Foto

          Hi Nils,

          ist raus. Zur Not auch mal Junk-Ordner checken, wegen des Anhangs.

          Grüße,
          Nils

          Antworten
  7. Avatar-Foto

    Hallo Nils,
    tolle Seite…aber ich kriege es nicht hin… Ich habe den Beispiel-Sketch auf den Arduino gespielt, TX mit dem D-Ext des RSAT-2 verbunden, aber es werden keine Sensoren auf dem Sender angezeigt unter Stoppuhren/Sensoren->Sensoren/Aufzeichnung. Irgendwas scheint mir zu fehlen…
    Der Arduino sendet Daten, das habe ich mir mit einem FTDI-Kabel angesehen. In der Jeti-Anleitung steht, dass die Sensoren beim Binden des Empfängers eingebunden werden, aber da steckt ja der Bind-Plug?
    Hast Du eine Idee?
    Viele Grüße
    Andreas

    Antworten
    • Avatar-Foto

      Hallo Andreas,
      es ist zugegebnermaßen schon etwas her, dass ich mir einen Sensor gebastelt habe. Mit dem Binden hat das aber nichts zu tun. Natürlich müssen RSAT und Jeti TX gebunden sein, aber das ist ja selbstverständlich. Die Sensoren wurden bei mir direkt erkannt und ohne Probleme aufgelistet. Hast du es mal mit dem unbearbeiteten Demo-Sketch aus der Bibliothek probiert? Wenn der nicht läuft, dann stimmt etwas mit deiner Verbindung nicht.

      Grüße,
      Nils

      Antworten
    • Avatar-Foto

      Andreas der Bindplug muss nur zum Binden des Empfängers drin stecken danach kannst du den Abziehen und einfach den Sensor einstecken der wird normal nach kurzer zeit Automatisch bei Sensoren/Aufzeichnung als Lipopack Angezeigt.

      Gruß Nils

      Antworten
  8. Avatar-Foto

    Hallo Nils,

    mit der Jeti library 0.94 klappt es perfekt die Gesamtspannung anzuzeigen! Nochmal danke für die Mühe und den Sketch! Ist in dem Sketch sehr viel zu ändern um 4S Spannungen anzuzeigen habe fast nur 4s Akkus?

    Gruß und nochmal Danke Nils

    Antworten
  9. Avatar-Foto

    Hallo Nils,
    ich versuche mich gerade in den Sensoreigenbau eizuarbeiten und habe deine Anleitung gefunden. Leider ist es für mich neuling sehr schwer zu verstehen. Hast du für mich die .ino als fertige Datei damit ich mit dieser deine Anleitung nachvolziehen kann.
    Grüße
    Fabian

    Antworten
  10. Avatar-Foto

    Hallo Nils,
    eine sehr schöne Anleitung und gut und verständlich erklärt!
    Ich habe Deine Änderungen – glaube ich- sehr sorgfältig übertragen. Leider gibt es ein Kompilierungsproblem.
    Im:
    void loop()
    {
    value(); bleibt mein Rechner hier hängen, weil “ ‚value‘ was not declaired in this scope“.

    Ich glaube ich könnte die Arduino-Datei (*.ino) auch als fertige Datei gut gebrauchen. Gerne per Mail.

    Vielen Dank Gruß
    Frank

    Antworten
    • Avatar-Foto

      Hallo Frank,
      kein Problem. Schicke ich dir an deine hinterlegte Mail-Adresse. Noch als Hinweis: Bereits vor ein paar Wochen ist in den Kommentaren aufgefallen, das meine Anpassungen des Sketches nur mit der entsprechenden Version der API zu funktionieren scheinen. Lade dir also mal genau die von mir im Text angegeben Version der Arduino Library runter und teste erneut.

      Viele Grüße,
      Nils

      Antworten
  11. Avatar-Foto

    Hallo!!!
    Kann ihr mir evtl. helfen? Bei Mir kommt gar nichts.
    Was mache ich falsch??? Bin am verzweifeln.

    Antworten
    • Avatar-Foto

      Hallo Stefan,

      ein bisschen mehr Kontext müsstest du bitte geben. :) Was genau „kommt nicht“? Was versuchst du? Wie sieht dein Aufbau aus? Welche Komponenten?

      Viele Grüße,
      Nils

      Antworten
      • Avatar-Foto

        Wie kann ich jetzt am besten „Alarme“ auslösen (jetiEx.SetJetiAlarm( ‚U‘ ); // Alarm „U“) ohne das die Anzeige blinkt? Einfaches Beispiel; die gehabten Werte (Voltage, altitude, Temp,..) mit nem Taster an Arduino der dann eine Alarmmeldung (einmal) wiedergibt; wäre geil!!!!

        Antworten
        • Avatar-Foto

          Hi Stefan,

          ich verstehe leider immer noch nicht, was du genau vorhast bzw. wie deine Setup aussieht. Aber vielleicht kann dir auf Basis der von dir bereitgestellten Infos jemand anderes helfen?

          Viele Grüße,
          Nils

          Antworten
  12. Avatar-Foto

    Hat sich gerade (glaube ich) erledigt; hab`nen Denkfehler drin gehabt.
    Wäre trotzdem toll wenn ihr mich bitte eben kontaktieren könntet; das ist ne echt „geile Kiste“!!!!

    Antworten
    • Avatar-Foto

      Hi Stefan,

      lass gerne die anderen Leser hier an deinem Erfolg teilhaben. Das hilft am meisten! :) Wenn du etwas „direkt“ klären willst, findest du unsere Mail im Impressum oder du schreibst uns eine Nachricht bei Facebook.

      Viele Grüße,
      Nils

      Antworten
  13. Avatar-Foto

    Hallo,
    Gerne würde auch ich diesen Sensor zur 6S Zellenüberwachung nachbauen.
    Darum bitte ich ganz höflich um die Zusendung der .ino.
    Vielen Dank schon im Voraus!
    Klaus

    Antworten
    • Avatar-Foto

      Hallo Klaus,
      du hast eine Mail! Check auch dein Spam, weil ja ein Anhang dran ist.

      Viele Grüße,
      Nils

      Antworten
  14. Avatar-Foto

    Hallo Nils,
    Könntest Du mir bitte auch die .ino Datei für diesen Sensor zur 6S Zellenüberwachung zusenden? Wäre toll.

    Vielen Dank schon im Voraus!
    Günther

    Antworten
    • Avatar-Foto

      Hallo Günther,

      ich habe selbst nie eine 6S-Version des Sensors implementiert. Ich habe dir aber trotzdem dieselbe Datei geschickt, wie ich sie auch Klaus habe zukommen lassen. Vielleicht hilft sie dir trotzdem weiter!

      Viel Erfolg und guten Flug,
      Nils

      Antworten
  15. Avatar-Foto

    Moin, da hier wohl einige Leute Ahnung haben, stell ich meine Frage mal hier ein:
    ich habe ein Vario Sensor( von Fliegerfreund selbst gebaut, Arduino ) der bisher Hott gesprochen hat, jetzt soll er aber Jeti sprechen .
    Könnt ihr mir dabei helfen damit ich den auch nutzen kann. Den Usb a hab ich, (selbstgemacht). leider bin ich nicht der Programmierer der das aus dem FF kann. Ich würde mich über Tipps und Hinweise freuen.
    Gruss Rainer

    Antworten
