Videoanleitung: Empfänger und Sender binden

Anzeige

Da viele Einsteiger bereits an dem Empfänger und Sender binden von modernen 2,4-GHz-Anlagen und den dazugehörigen Empfängern zu scheitern scheinen, habe ich eine kurzes Videoanleitung erstellt, die beschreibt, wie der Bindevorhag von sich geht. Das ganze ist eigentlich völlig kurz und schmerzlos. Zudem ist mir keine Senderanlage bekannt, bei der dieser essentielle Vorgang nicht in der Anleitung beschrieben wäre.

Ich habe das ganze am Beispiel meiner eigenen Spektrum DX6i* durchegführt, da ich einen Modellspeicherplatzwechseln im Sender vollziehen musste. Sender und Empfänger sind nämlich nicht nur generell miteinander verbunden, sondern jeder Empfänger muss, zumindest im Falle meiner Anlage, für jeden Modellspeicherplatz neu gebunden werden. Dies hat den ganz einfachen Grund, dass man so sein Modell nicht ausversehen durch eine falsche Konfiguration im Sender zerstören kann.

Benötigt werden:

Lange Rede, kurzer Sinn: Hier ist die kurze Videoanleitung. Ich hoffe, sie hilft euch!

Warnung: Solltet ihr bei dieser Prozedur den gesamten Multicopter mit Strom versorgen, weil euer Empfänger beispielsweise verlötet über ein BEC* mit Spannung versorgt wird und somit der Anschluss eines Empfängerakkus nicht möglich ist, bitte auf jeden Fall die PROPELLER ENTFERNEN! Gerade bei Arbeiten an der Sender-/Empfängeranalage können Fehler passieren, die das Modell unkontrolliert reagieren lassen können. Better safe than sorry!

Nach dem Binding den Sender und vor allem die Konfiguration eures Flight Controllers unbedingt auf Korrektheit prüfen. Solltet ihr eine andere Spektrum Fernsteuerung verwenden, prüft, dass alle PWM-Ausgänge am Empfänger nach der Aktivierung des AUX-Kanals noch in der ursprünglichen Reihenfolge angesprochen werden und es keine Kanalverschiebungen gab. Das lässt sich erneut am einfachsten mit einem einfachen Servo* testen. Das gilt im Übrigen auch für den AUX-Kanal, da dieser für das Servo im Prinzip zwei gegenüberliegenden Endposition auf der Regelkurve darstellt. Ich hoffe, der Artikel hat dir dabei geholfen deinen Empfänger und Sender binden zu können.

So funktioniert das Binding bei deiner Fernsteuerung

Moderne RC-Fernsteuerungen haben in der Regel einen Modellspeicher an Bord, der das Anlegen mehrere Modelle erlaubt. Damit du beim nächsten Tag auf dem Flugfeld nicht aus Versehen versuchst ein Flugmodell mit einem falschen Profil auf deiner Fernsteuerung zu steuern, verhindern moderne Sender dieses automatisch. Dies passiert in der Regel dadurch, dass ein bestimmter Empfänger nicht nur an den Sender im Allgemeinen, sondern an ein bestimmten Modellspeicherplatz gebunden wird. So kann der Sender diverse Empfänger verwalten, es ist jedoch immer nur ein Empfänger pro Modellspeicherprofil gebunden. Dieses Prinzip ist wichtig zu verstehen, da es im Umkehrschluss bedeutet, dass zumeist zuerst einmal ein Modellprofil erstellt und ausgewählt werden muss, bevor der Sender weiß, wie der Empfänger in Zukunft verwendet werden soll, den du binden möchtest.

Da sich am Drohne-n und FPV-Racing-Markt einige Sender herauskristallisiert haben, die von einer Vielzahl an Piloten verwendet wird, haben wir uns dazu entschieden, die jeweiligen Binding-Prozeduren der einzelnen Sender für dich zusammenzufassen. Bitte beachte natürlich immer zuerst die Anleitung deines Senderherstellers. Hier erfährst du alles, im Detail!

Der Hersteller FrSky* hat mittlerweile diverse Sender im Angebot, die von extrem vielen FPV-Enthusiasten geliebt werden.

Empfänger mit der FrSky Taranis X9D / X9D Plus / X9D Plus SE binden

  1. MENU-Taste drücken und Hauptmenü öffnen
  2. PAGE-Taste drücken und Seite 2 öffnen (erster Menüpunkt ist -> Internal RF)
  3. Unter Mode den richtigen Modus für deinen Empfänger wählen (D8, D16 oder LR12. Die EU-Version kann nur D16-EU)
  4. Bei Receiver-Nummer die gewünschte ID des Receivers setzen (fortlaufend)
  5. Sender in den Binding-Modus schalten à[BIND] klicken
  6. Der Sender piept und der Menü-Cursor blinkt
  7. Deinen Empfänger in den BIND-Modus versetzen
    1. Jumper einstecken und Spannungsversorgung herstellen
    2. BIND-Button mit Büroklammer drücken und gleichzeitig Spannungsversorgung herstellen
  8. LED-Indikator am Empfänger zeigt den erfolgreichen Binding-Vorgang an (siehe Anleitung des Empfängers für Blink- und/oder Farbcodes)
  9. Spannung vom Empfänger trennen
  10. Spannung wieder anlegen
  11. Der Taranis Sender erkennt den Empfänger nun als gebunden und zeigt die Signalstärke an

FrSky Taranis X9D SenderBildquelle: FrSky

Die FrSky Taranis X9D*.

Empfänger mit der FrSky Taranis X9E binden

  1. MENU-Taste drücken und Hauptmenü öffnen
  2. PAGE-Taste drücken und Seite 2 öffnen (erster Menüpunkt ist -> Internal RF)
  3. Unter Mode den richtigen Modus für deinen Empfänger wählen (D8, D16 oder LR12. Die EU-Version kann nur D16-EU)
  4. Bei Receiver-Nummer die gewünschte ID des Receivers setzen (fortlaufend)
  5. Sender in den Binding-Modus schalten à[BIND] klicken (Enter oder Exit Taste)
  6. Der Sender piept und der Menü-Cursor blinkt
  7. Deinen Empfänger in den BIND-Modus versetzen
    1. Jumper einstecken und Spannungsversorgung herstellen
    2. BIND-Button mit Büroklammer drücken und gleichzeitig Spannungsversorgung herstellen
  8. LED-Indikator am Empfänger zeigt den erfolgreichen Binding-Vorgang an (siehe Anleitung des Empfängers für Blink- und/oder Farbcodes)
  9. Spannung vom Empfänger trennen
  10. Spannung wieder anlegen
  11. Der Taranis Sender erkennt den Empfänger nun als gebunden und zeigt die Signalstärke an

Empfänger mit der FrSky Taranis Q X7 / Taranis Q X7S binden

  1. MENU-Taste drücken und Hauptmenü öffnen
  2. PAGE-Taste drücken und Seite 2 öffnen (erster Menüpunkt ist -> Internal RF)
  3. Unter Mode den richtigen Modus für deinen Empfänger wählen (D8, D16 oder LR12. Die EU-Version kann nur D16-EU und LR12)
  4. Bei Receiver-Nummer die gewünschte ID des Receivers setzen (fortlaufend)
  5. Optional: Kanal-Range einschränken oder konfigurieren.
  6. Sender in den Binding-Modus schalten à[BIND] klicken
  7. Der Sender piept und der Menü-Cursor blinkt
  8. Deinen Empfänger in den BIND-Modus versetzen
    1. Jumper einstecken und Spannungsversorgung herstellen
    2. BIND-Button mit Büroklammer drücken und gleichzeitig Spannungsversorgung herstellen
  9. LED-Indikator am Empfänger zeigt den erfolgreichen Binding-Vorgang an (siehe Anleitung des Empfängers für Blink- und/oder Farbcodes)
  10. Spannung vom Empfänger trennen
  11. Spannung wieder anlegen
  12. Der Taranis Sender erkennt den Empfänger nun als gebunden und zeigt die Signalstärke an

Empfänger mit der FrSky Horus X10 / Horus X10S binden

  1. SYS-Taste drücken und Hauptmenü öffnen
  2. Unter Mode den richtigen Modus für deinen Empfänger wählen (D8, D16 oder LR12)
  3. Bei Receiver-Nummer die gewünschte ID des Receivers setzen (fortlaufend)
  4. Optional: Kanal-Range einschränken oder konfigurieren.
  5. Unter STATE den Bind-Modus wählen (mit Encoder-Rad)
  6. Sender in den Binding-Modus schalten à[BIND] klicken
  7. Der Sender geht in den Binding-Modus.
  8. Deinen Empfänger in den BIND-Modus versetzen
    1. Jumper einstecken und Spannungsversorgung herstellen
    2. BIND-Button mit Büroklammer drücken und gleichzeitig Spannungsversorgung herstellen
  9. LED-Indikator am Empfänger zeigt den erfolgreichen Binding-Vorgang an (siehe Anleitung des Empfängers für Blink- und/oder Farbcodes)
  10. Spannung vom Empfänger trennen
  11. Spannung wieder anlegen
  12. Den Status unter STATE wieder auf Normal zurücksetzen
  13. Der Sender sollten den Empfänger nun erkennen und du kannst mit der Konfiguration fortfahren

Empfänger mit der FrSky Horus X12S binden

  1. SYS-Taste drücken und Hauptmenü öffnen
  2. Unter Mode den richtigen Modus für deinen Empfänger wählen (D8, D16 oder LR12)
  3. Bei Receiver-Nummer die gewünschte ID des Receivers setzen (fortlaufend)
  4. Optional: Kanal-Range einschränken oder konfigurieren.
  5. Unter STATE den Bind-Modus wählen (mit Encoder-Rad)
  6. Sender in den Binding-Modus schalten à[BIND] klicken
  7. Der Sender geht in den Binding-Modus.
  8. Deinen Empfänger in den BIND-Modus versetzen
    1. Jumper einstecken und Spannungsversorgung herstellen
    2. BIND-Button mit Büroklammer drücken und gleichzeitig Spannungsversorgung herstellen
  9. LED-Indikator am Empfänger zeigt den erfolgreichen Binding-Vorgang an (siehe Anleitung des Empfängers für Blink- und/oder Farbcodes)
  10. Spannung vom Empfänger trennen
  11. Spannung wieder anlegen
  12. Den Status unter STATE wieder auf Normal zurücksetzen
  13. Der Sender sollten den Empfänger nun erkennen und du kannst mit der Konfiguration fortfahren

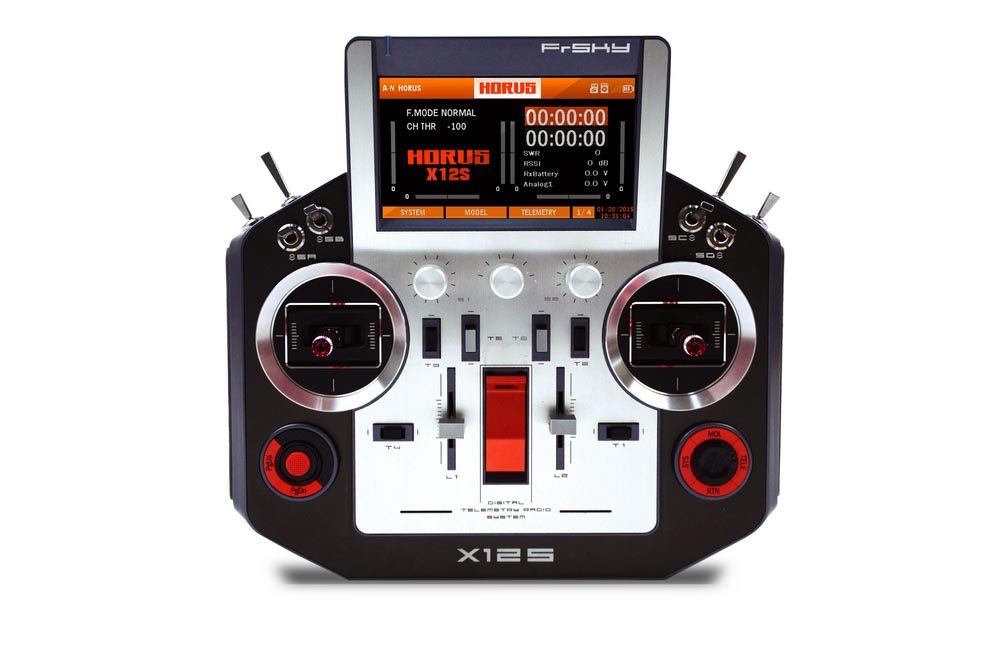

FrSky Horus X12 SenderBildquelle: FrSky

Die FrSky Horus X12 Fernsteuerung.

Die aktuellsten Anleitungen zu allen FRSky Sendern findest du im Service Portal auf der FrSky Website.

Auch der Hersteller Spektrum RC hat viele beliebte Sender im Angebot, die vor allem von Anfängern gerne verwendet werden. Spektrum RC bietet jedoch auch professionelle Sendeanlagen an, die reich an Funktionen und Features sind.

Empfänger mit der Spektrum iX12 binden

  1. Model Setup Menü mit Klick öffnen (die iX12 hat einen Touch-Screen)
  2. Bind-Menü öffnen
  3. Auf die Schaltfläche „bind“ tippen
  4. Der Sender wechselt in den Bindungsmodus
  5. Empfänger in den Bind-Modus versetzen (die EU-Version der iX12 kann nur mit DSMX-Empfänger, NICHT mit DSM2-Empfänger kommunizieren)
  6. Der Bind-Vorgang wird durchgeführt
  7. Das Fail-Safe entsprechend der Anleitung und dem Anwendungszweck konfigurieren
  8. Fertig



Spektrum iX12 SenderBildquelle: Spektrum

Den Spektrum iX12 Sender gibt es in verschiedenen Farben.

Empfänger mit der Spektrum DX8G2 binden

  1. System Setup Menü mit Klick öffnen
  2. Bind-Menü öffnen
  3. Der Sender wechselt in den Bindungsmodus
  4. Empfänger in den Bind-Modus versetzen (die EU-Version der iX12 kann nur mit DSMX-Empfänger, NICHT mit DSM2-Empfänger kommunizieren)
  5. Der Bind-Vorgang wird durchgeführt
  6. Das Fail-Safe entsprechend der Anleitung und dem Anwendungszweck konfigurieren
  7. Fertig

Wer auf der Suche nach einer Anleitung zu einem Spektrum Sender ist, der wird auf der Produktübersicht von Spektrum RC fündig. Hier findet ihr auch weiterführende Downloads (neben den Anleitungen).

Weitere beliebte Sender, die gerne im FPV-Bereich zum Einsatz kommen sind im Übrigen die Spektrum DXe für Beginner, die DX6 und DX6e für preisbewusste Käufer, die DX8, DX8G2* und DX8e sowie die DX18 und DX20* für Modelle mit großem Bedarf an Kanälen.

Natürlich wollen wir auch das Sendersystem von Jeti Model nicht unerwähnt lassen, das bei uns zum Einsatz kommt. Der Jeti DS-14* hat der Hersteller eine professionelle Sendeanlage im Angebot, die für unter 1000 Euro zu haben ist. Wer mehr Kanäle benötigt, kann sich die DS-16* oder DS-24* genauer ansehen.

Anzeige

Bildquellen

  • FrSky Taranis X9D Sender: FrSky
  • FrSky Horus X12 Sender: FrSky
  • Spektrum iX12 Sender: Spektrum
Nils Waldmann

Nils Waldmann

...studierter Wirtschaftsingenieur und Wirtschaftsinformatiker, leidenschaftlicher Modellbauer, Hobby-Fotograf, Akku-Liebhaber und freier Redakteur bei dem Computer-Onlinemagazin Allround-PC.com.

2 Gedanken zu „Videoanleitung: Empfänger und Sender binden

  • 4. Februar 2015 um 07:02
    Permalink

    hi nils,

    ich habe deine intressante hp gefunden insb. das video zur kopplung der spektrum dx6i.

    ich hin einsteiger in drohnen geschäft und habe mehr fragen als antworten, vielleicht
    kannst ein bischen licht ins dunkel bringen :

    drohne: gaui 330xs
    steuerung : spektr. dx6i
    empf. ar6115e

    (alles gebraucht gekauft zus. 240€)

    kopplen : mein empfänger ist schon verbaut, erste kopplungsversuche, ich stecke das kopplungsteil
    auf bnd/data ………der gaui legt los und räumt mir den schreibtisch ab:-)…..erst verbindung zum gaui
    kappen? aber welchen stecker?……….extra stromversorgung habe ich nicht

    https://www.flickr.com/photos/127777052@N04/16439582382/

    dabei war eine kamerahalterung, wie würdes du diese am besten befestigen bzw. gibt es eine
    dementsprechende bodenplatte zum befestigen? als cam will ich die medion nutzen

    https://www.flickr.com/photos/127777052@N04/16398431691/

    step irgendwann : was brauch ich um den flug auf mein samsung tab zu streamen?

    dank dir für die antworten

    gruss&dank Joba

    hier noch paar bilder:

    https://www.flickr.com/photos/127777052@N04/16387684411/
    https://www.flickr.com/photos/127777052@N04/16201781638/
    https://www.flickr.com/photos/127777052@N04/16203497367/

    Antwort
    • Nils Waldmann
      4. Februar 2015 um 07:56
      Permalink

      Hi Joba,
      erstmal Glückwunsch zu deinem Kauf und schön, dass du hier her gefunden hast. Ich hoffe, ich gehe auf alle deine Fragen ein!

      Zu aller erst: Ganz wichtig! Propeller ab! Da Quadrocopter links- und rechtslaufende Props haben, am besten den jeweiligen Arm und Prop mit einem Stift markieren, nummerieren oder ähnliches. Mit Props besteht extreme Verletzungsgefahr!

      Zu deinem ersten Problem: Das Binden. Stellt sich zunächst die Frage, warum Funke und Empfänger nicht gefunden sind? Oder stammen die aus unterschiedlichen Auktionen? Wenn ja, lohnt es sich mit Sicherheit, ein neues Profil in der Funke für den Modell anzulegen. Wie das geht, steht ziemlich gut in der Anleitung beschrieben. Die findest du auch beim Hersteller auf der Website.

      Zum Empfänger: Die Prozedur zum Binden ist ja zum Teil in meinem Video und spezifisch für deinen Empfänger hier (https://www.spektrumrc.com/ProdInfo/Files/SPMAR6115e-Manual.pdf) beschrieben.

      Um die Stromverbindung zum Empfänger zu trennen, einfach den Stecker mit Schwarz/Rot/w
      Weiß aus dem Empfänger ziehen. Dann ist er ohne Strom. Ich kenne jedoch nicht den Flugcontroller des GAUIs. Je nachdem, wie dort ein Failsafe programmiert ist, kann es sein, dass der Copter dann Gas gibt. Hierzu müsstest du die Flugsteuerung neu einstellen. Da kann ich dir aber keine Tipps zu geben, hatte so eine noch nie in der Hand. Das Internet ist aber voll mit Tipps und Tutorials zum Gaui!

      Zur Bodenplatte: Ich würde einfach Kabelbinder nehmen, um das ganze mit deinem Kamera-Gimbal zu verbinden. Habe ich bein meinem auch so gemacht. Hält ohne Probleme. Man darf es natürlich mit dem Gewicht nicht übertreiben. Aber der Gaui ist ja eh ein kleiner Copter.

      Zum Streamen aufs Tablet: Ich kenne deine Kamera nicht, aber letztendlich ist W-LAN und Bluetooth aufgrund der relativ großen Zeitverzögerung nicht zum Fliegen zu gebrauchen. Hier brauch man dann spezielles Zubehör.

      Generell: Wenn du vorher schon mit Modellbau was am Hut hattest, sind Copter eigentlich eine einfache Angelegenheit. Du hast dir aber mit Sicherheit keine Ready-to-Fly-Lösung à la DJI Phantom gekauft. Ein bisschen einstellen und basteln und viel probieren können dazugehören, um so eine Gurke richtig in die Luft zu bekommen. Aber nicht entmutigen lassen.

      Drei wichtige Dinge gibt es zu beachten: 1) Beim Einstellen und Probieren am Copter immer die Propeller ab! 2) Denk an die gesetzlich vorgeschriebene Haftpflichtversicherung die du zum Betrieb von Flugmodellen brauchst. 3) Viel Geduld bringt auch viel Spaß am Ende! (meistens :D)
