Anleitung: SimonK Firmware kompilieren

Publiziert von Nils Waldmann

am

Wer seine Regler einfach nur mit den bereits fertig kompilierten HEX-Files über das KK Multicopter Flash Tool flashen möchte, kommt im Regelfall gar nicht mit dem Sourcecode der SimonK Firmware in Berührung.

Sobald man aber Anpassungen an den Standardeinstellungen wünscht, muss man sich die Firmware vor dem Update-Prozess des Reglers selbst kompilieren. Diese Anleitung zeigt, wie es funktioniert.

Ende Februar 2015 hat Simon Kirby eine neue Version der Simon K* ESC-Firmware veröffentlicht. Die wohl bedeutendste Neuerung: Das von BLHeli bekannte Oneshot125 Feature wird unterstützt. Über Sinn- oder Unsinn dieser besonderen Art der Ansteuerung der Regler* lässt sich streiten.

Einleitung

An dieser Stelle möchte ich euch lediglich zeigen, wie man sich das Update-File selbst kompilieren kann. Warum ist das für Oneshot aktuell noch nötig? Die Hex-Datei im Repository des KK Multicopter Flashtools ist noch nicht auf dem neusten Stand. Wer die aktuellsten Features will, muss aktuell schnell selbst Hand anlegen.

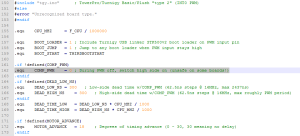

Beispiel - Complemetary PWM in der SimonK Firmware aktivieren
Beispiel – Complemetary PWM in der SimonK Firmware aktivieren.

Vorbereitung

Im ersten Schritt ist es selbstverständlich nötig, sich die Sourcecode-Dateien der SimonK Firmware* zu besorgen. Diese stellt der Autor über Github zum Download bereit. Hat man die Dateien aus ihrem Zip-Archiv in einen neuen Ordner entpackt, kann man theoretisch mit dem Bearbeiten des Quellcodes beginnen.

Damit auch diese Übung gelingt, bietet es sich an, einen anständigen Editor zu verwenden, der für die Bearbeitung von Quellcode optimiert ist. Ich persönlich verwende für alle Code-Arbeiten das kostenlose Tool Notepad++. Mit dem normalen Windows Editor kann es funktionieren, ist aber sehr unübersichtlich. Generell nicht geeignet ist Word!

Als Compiler, bietet sich die aktuelle Beta-Version des KK Tools an oder ihr verwendet einen einfachen Batch-Compiler, welcher z.B. in diesem Forum zum Download angeboten wird. Ich habe mich für letztere Möglichkeit entschieden.

Kompilieren

Batch Compiler SimonK
Übersicht bereits kompilierter Firmware-Dateien (HEX).

Nachdem alle Änderungen in der tgy.asm durchgeführt worden sind, oder eben direkt nach dem Download, wenn ihr nur die neuste Version aufspielen wollt, geht es mit dem Kompilieren weiter. Ihr ladet einfach das Zip-File mit dem Batch-Compiler herunter und schiebt die beiden Dateien in den Ordner mit den Master-Files der SimonK* Firmware.

Ein Doppelklick auf MakeHexFiles.bat öffnet eine Konsole und die passenden HEX-Dateien werden erstellt. Am Ende des Vorgangs gibt der Compiler noch eine kurze Zusammenfassung aus und ihr könnt auch sehen, ob es Fehler im Prozess gab.

Firmware flashen

Wie man die SimonK Firmware genau auf einen Regler* aufspielt, habe ich in meiner Anleitung ESCs mit SimonK Firmware flashen für euch beschrieben. Einziger Unterschied: Jetzt greifen wir nicht mehr auf die Firmware-Dateien im Online-Repository zu, sondern wählen im Reiter File unser passendes HEX-Files aus unserem Ordner mit den Master-Dateien aus.

KK Tool - Eigenes HEX-File benutzen um SimonK Firmware zu flashen
Das KK Tool zum Flashen unseres neuen HEX-Files.

Welches HEX-File ihr benutzen müsst, ist in der Reglerübersichtstabelle beschrieben.

Das war’s auch bereits. Eigentlich ganz einfach, oder? :)
